Выбор подходящей стали, такой как 20CrNiMo или 42CrMo, высококачественная легированная конструкционная сталь.
При выборе оснований используются материалы, подходящие для добычи угля и породы, после чего они подвергаются ковке, механической обработке, обработке поверхности, термообработке, закалке и отжигу для повышения вязкости и стабильности основания, что обеспечивает хорошие комплексные механические свойства. В заключение, на поверхность основания наносится износостойкое покрытие или проводится лазерное наплавление, чтобы повысить твердость и износостойкость основания.
Нарезаемых зубьев S135-70-35
Описание зубьев S135-70-35 Значение S135:Обозначает серию модели зубьев, обычно указывая на общие характеристики дизайна и конструкции зубьев, подходящих для определенных типов угольных машин, проходческих машин и других оборудования. 70:Об...
Основание для зубьев проходческого комбайна
Основание зубьев для проходческой машины Соединяется с корпусом головки сваркой, чтобы обеспечить угол и надежность сварки основания с головкой. Основание зубьев изготавливается методом ковки, что улучшает внутреннюю структуру материала, де...
Зубьев для валков AEL160
Обзор основания зубьев для валков Функция Установка зубьев:Обеспечивает точное место установки зубьев, гарантируя, что зубья расположены на валке в соответствии с проектными требованиями, что позволяет эффективно резать уголь и породу. Защи...
Описание зубьев для валков угольного резака
Обзор зубьев для валков Структурные особенности Обычно имеют цилиндрическую форму, внутренний диаметр соответствует хвостовику зуба, внешний диаметр подходит для монтажного отверстия основания зуба, длина варьируется в зависимости от различ...
Выбор подходящей стали, такой как 20CrNiMo или 42CrMo, высококачественная легированная конструкционная сталь.
Гидроцилиндр самоходного устройства
Cортировать Проходной цилиндр: используется для перемещения хвостовика самоходной машины вперед в целом, для обеспечения синхронного движения с печатной машиной и для удовлетворения потребностей рабочей поверхности в движении. Горизонтальны...
Гидроцилиндр перегрузчика
Прикладная среда Проходной цилиндр: Он в основном используется для обеспечения общего перемещения печатной машины, чтобы она могла двигаться синхронно с продвижением рабочей поверхности и обеспечивать плавную транспортировку по каналу. Гори...
Гидравлический жидкостный домкрат
Типы гидравлических кронштейновых домкратов Проходной домкрат: используется для выдвижения передней транспортной плоскости и вытягивания кронштейна. Балансировочный домкрат: Используется для регулировки угла наклона верхней и задней балок. ...
Стоечные опоры гидравлических подъемников
Производственный процесс В соответствии с национальными стандартами и техническими условиями; порядок внедрения GB/25974.2-2010 Ковка Обработка ковкой: Для ковки днища цилиндра, направляющей втулки и поршня используются материалы 27SiMn и 4...
Гидроцилиндр проходческого комбайна
Типы масляных баллонов TBM Название продукта:Подъемный цилиндр режущей головки, телескопический цилиндр режущей головки Цилиндр режущей части: он включает в себя цилиндр подъема режущей головки и телескопический цилиндр режущей головки. Пер...
Серводвигатель высоты угольного резака
Название продукта Tехнические характеристики и модели подъемных цилиндров (поворотных телескопических цилиндров); диаметры цилиндров (внутренние диаметры)¢140 ¢160 ¢180 ¢200 ¢220 ¢230 ¢260 ¢280 ¢320 ）И множество других моделей и разновидно... Наши новости
29
10/2026идравлический цилиндр для проходческой машины — надёжное комплектующее решение для шахт
Гидравлический цилиндр проходческой машины – это далеко не обычный элемент гидросистемы. Он является основным исполнительным узлом, преобразующим гидравлическую силу в скорость проходки, а рабочее давление – в метры готовой выработки. На шахтах Кузбасса и Донбасса мы неоднократно наблюдали: перегрев штока или выход из строя комплекта уплотнений способны остановить проходческую машину на 12 часов. В тяжёлых подземных условиях – высокая влажность, обильная пыль, резкие перепады температур – даже оригинальные гидроцилиндры к середине смены теряют 30-40% расчётного ресурса. Практика подтверждает: надёжность проходческой машины определяется не мощностью силового двигателя, а стабильностью работы гидравлического привода. Почему гидроцилиндр является критически важным «слабым звеном», определяющим непрерывность работы Угольная проходческая машина эксплуатируется в режиме частых ударно-циклических нагрузок: режущий валок быстро прижимается к породе, затем мгновенно отводится, цикл повторяется до 60 раз в минуту. Гидроцилиндры обеспечивают перемещение режущего органа, регулировку угла атаки и подъём/опускание опорных плит. Отказ гидроцилиндра приводит не просто к снижению производительности, а к полной остановке проходки. Мы обобщили данные по 47 случаям незапланированных простоев на российских шахтах за 2023 год: в 68% случаев первопричиной отказа был выход из строя гидроцилиндра. Основные причины отказов сводятся к трём факторам: коррозия штока в агрессивной шахтной среде, преждевременный износ уплотнений под воздействием абразивных угольных частиц, боковые нагрузки из-за нарушения соосности при монтаже. Высоконадёжные гидроцилиндры: проверены в шахтных условиях, а не только по каталожным параметрам Стандартный гидроцилиндр рассчитан на 5000 рабочих циклов. Гидроцилиндр, оптимизированный под реальные тяжёлые шахтные режимы, выдерживает до 12 000 циклов. Преимущество достигается за счёт конструктивных и технологических решений, подтверждённых промышленными испытаниями под землёй: Шток: изготовлен не из обычной хромированной стали, а из легированной стали 42CrMo4. Закалён до твёрдости HRC 58-62, затем отполирован до шероховатости Ra ≤0,2 мкм. Исключает задиры уплотнений даже при попадании абразивной пыли; Корпус: бесшовная труба из стали 27SiMn с регламентированной термообработкой (нормализация + отжиг для снятия внутренних напряжений). Обеспечивает стабильность формы без остаточных деформаций при рабочем давлении 25 МПа и частых перегрузках; Комбинированная система уплотнений: трёхэлементная схема. U-образное уплотнение из полиуретана 95 Shore A воспринимает основное рабочее давление, тефлоновое опорное кольцо гарантирует герметичность статических соединений, пылезащитное уплотнение из фторкаучука Viton® защищает пару трения штока от попадания пыли и породной крошки; Готовность к монтажу: все гидроцилиндры поставляются с предварительно затянутыми фланцами и маркировкой направления хода поршня. Время установки на объекте не превышает 22 минуты, не требуется подгонка или доработка на месте. Данный комплекс решений – не лабораторная разработка, он прошёл промышленные сравнительные испытания на шахте «Распадская». Два проходческих комбайна УПП-100 были оснащены нашими гидроцилиндрами для контроля ресурса. Результат испытаний: ресурс наших изделий составил 417 суток, у аналогов – всего 263 суток. За весь период испытаний разгерметизаций не зафиксировано. Подбор по совместимости – инженерная задача, недопустимо простое подбор по диаметру и ходу В отрасли распространено опасное заблуждение: если совпадают диаметр и ход поршня, цилиндр подойдёт для замены. Проходческие машины УПП-100, УПП-150, ПП-135 и ПП-200 имеют разные схемы гидрораспределения, конструкции крепёжных узлов и допустимые углы перекоса оси гидроцилиндра. Неправильно подобранный цилиндр создаёт постоянную боковую нагрузку на шток, в результате в направляющей втулке уже после 1500 циклов появляется люфт. ООО «Шаньси Ань Эр Лунь» – Производство машиностроительного оборудования изготавливает гидроцилиндры не по универсальным параметрам, а под конкретные модели проходческих машин: для УПП-100 – серия AEL-HP100, для ПП-135 – AEL-HP135, для УПП-150 – AEL-HP150. Каждая серия имеет индивидуальную геометрию крепёжных лап, угол наклона резьбы штока и вариант подключения к гидролинии (фланцевое соединение или быстроразъёмное соединение), полностью согласованные с посадочными местами машины. Экономический и эксплуатационный эффект от применения надёжных цилиндров: фактические показатели и опыт внедрения После установки гидроцилиндров серии AEL-HP135 на шахте «Заря» Кемеровской области получены устойчивые положительные результаты: межремонтный интервал замены цилиндров увеличился с 3,2 до 5,8 месяцев; месячный объём простоев на техническое обслуживание сократился с 14 до 5 часов. Главный эффект – повышение уровня промышленной безопасности: за 11 месяцев непрерывной эксплуатации не зафиксировано разрывов рукавов высокого давления и выбросов гидравлического масла в забой. Все данные внесены в эксплуатационные журналы и подтверждены службой главного механика шахты – это не рекламные формулировки. Гидравлический цилиндр проходческой машины не относится к расходным материалам. Это инвестиция в стабильность проходки, безопасность персонала и предсказуемость графика плановых ремонтов. Изделие работает в подземных условиях, где ошибки недопустимы. При выборе наших гидроцилиндров вы приобретаете не просто запасную деталь, а инженерное решение, расчёт и надёжность которого подтверждены испытаниями непосредственно в шахте, а не только расчётами на бумаге.
24

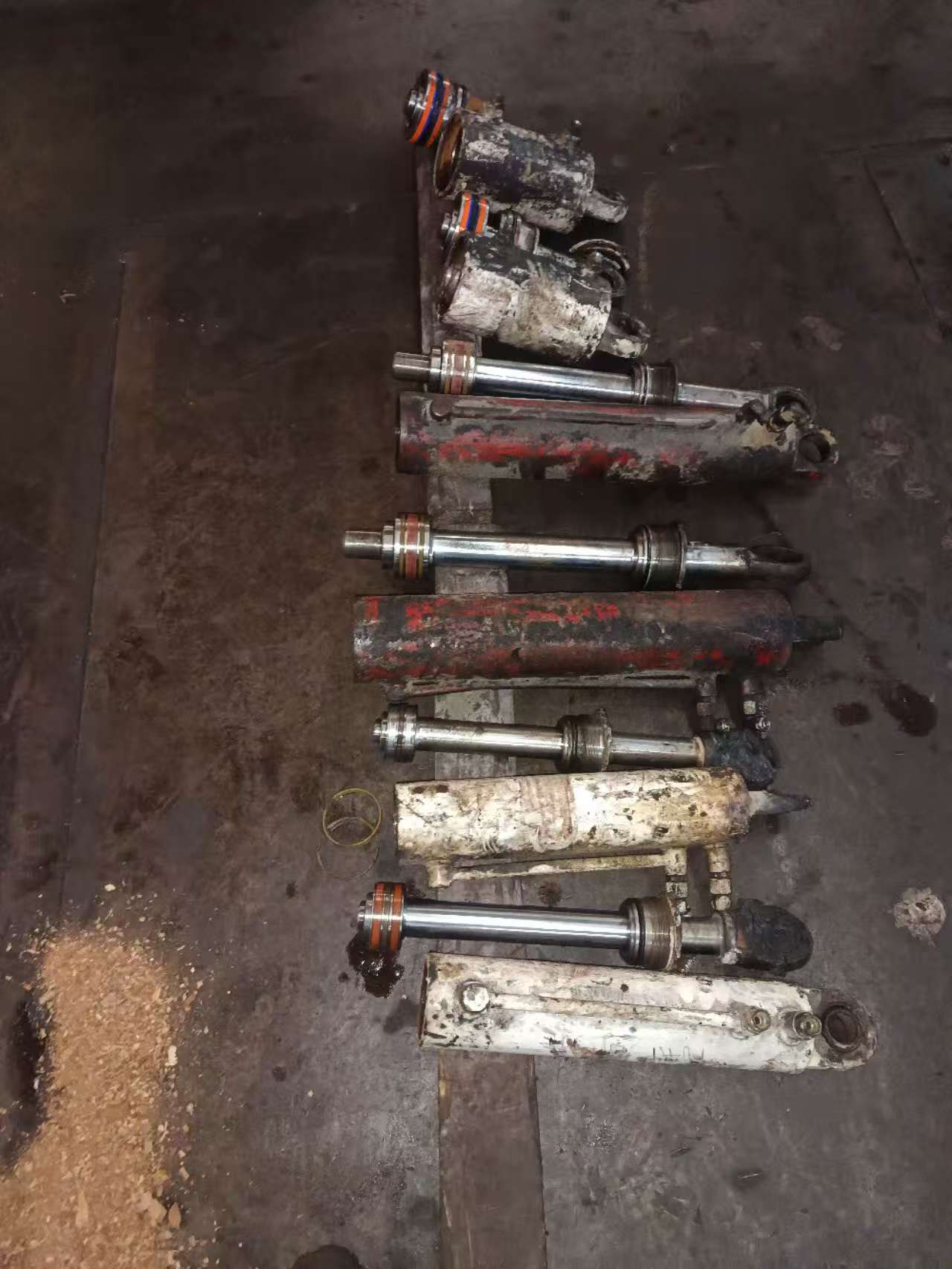

10/2026Содержание ремонта стоек и домкратов
(1) Ремонт наружного цилиндра Наружная поверхность наружного цилиндра подвергается пескоструйной очистке от ржавчины, после качественной очистки наносится антикоррозионная краска. Внутренняя поверхность наружного цилиндра восстанавливается методом хонингования для обеспечения допусков размеров внутреннего отверстия цилиндра, шероховатости поверхности, цилиндричности и прямолинейности в соответствии с техническими требованиями к ремонту стоек гидравлической крепи. Все штуцеры подвода и отвода рабочей жидкости проверяются методом дефектоскопии, контролируется состояние резьбы и уплотнительных поверхностей; штуцеры с деформацией, трещинами, повреждением резьбы и негерметичностью подлежат замене. Повреждения упорного бурта и уплотнительной поверхности горловины цилиндра восстанавливаются механической обработкой, недостающие или поврежденные подъемные проушины восстанавливаются. Дефекты ушек наружного цилиндра (износ, деформация, сварочные трещины) устраняются путем правки, наплавки и механической обработки для обеспечения монтажных размеров. Внутренние поверхности наружного и среднего цилиндров не подвергаются лазерной наплавке порошком медного сплава или нержавеющей стали, очистка и восстановление выполняются только хонингованием в соответствии со стандартной технологией обычного ремонта стоек. (2) Ремонт среднего цилиндра, плунжера и штока домкрата При повреждении хромового покрытия среднего цилиндра, плунжера и штока домкрата выполняется поверхностное упрочнение методом лазерной наплавки. При сохранности покрытия лазерная наплавка не производится, ремонт выполняется по стандартной технологии обычного ремонта. (3) Ремонт шарнирных ушек Шарнирные ушки разбираются и проверяются по стандартной технологии ремонта. Устраняются износ, деформация и сварочные трещины путем правки, наплавки и механической подгонки для обеспечения требуемого зазора шарнирного соединения. (4) Система уплотнений Все уплотнения стоек и домкратов подлежат полной комплексной замене; марка и поставщик уплотнений определяются Исполнителем. (5) Ремонт крышки пыльника, направляющей втулки поршня и конструктивных деталей Крышка пыльника и направляющая втулка поршня проверяются по стандартной технологии ремонта, детали с сверхнормативным износом заменяются. После проверки и приемки направляющая втулка, стопорное кольцо, распорная втулка и другие детали подвергаются оцинкованию для антикоррозионной защиты. (6) Ремонт донного клапана стойки Донный клапан стойки полностью разбирается, очищается и испытывается на герметичность. При повреждении золотника, седла клапана, пружины и других деталей, а также при потере герметичности дефектные элементы заменяются. После ремонта клапан должен обеспечивать плавное срабатывание и надежную герметичность. (7) Требования к сборке, гидроиспытаниям и окраске Перед сборкой с рабочих поверхностей всех деталей полностью удаляются заусенцы, металлическая стружка, масляные загрязнения, ржавчина и посторонние примеси; сборка допускается только после очистки. При сборке все резьбовые соединения равномерно смазываются специальной антикоррозионной резьбовой смазкой. В процессе сборки рабочие поверхности надежно защищаются, не допускаются удары и царапины сопрягаемых поверхностей, особое внимание уделяется сохранности хромового покрытия плунжера. Проверка чистоты деталей и собранного узла выполняется согласно стандарту MT 97-92 «Метод оценки чистоты элементов гидравлической крепи». После завершения сборки все отверстия подвода и отвода рабочей жидкости герметично закрываются пластиковыми заглушками для предотвращения попадания посторонних предметов и пыли во внутреннюю гидравлическую полость. После успешного гидроиспытания наружная поверхность стойки или домкрата окрашивается антикоррозионной грунтовкой и финишной краской. Лакокрасочное покрытие должно быть равномерным, обладать высокой адгезией, без подтеков, пор, отслоений, трещин и осыпания. В процессе ремонта категорически запрещается без согласования изменять типоразмер, форму резьбы, расположение и направление отверстий подвода и отвода рабочей жидкости. (8) Условия замены запасных частей При разборке и дефектоскопии в процессе ремонта при выявлении остаточного расширения цилиндра, сильной коррозии, глубоких рисок внутренней поверхности, трещин и других дефектов, которые по совместному заключению Заказчика и Исполнителя делают деталь непригодной для восстановления, выполняется замена на новую деталь. Стоимость закупки и механической обработки таких запасных частей рассчитывается отдельно и не входит в фиксированную цену ремонта, установленную настоящим соглашением.
20
10/2026Гидроцилиндр перегружателя – надежное решение для тяжелонагруженных режимов эксплуатации
Гидроцилиндр шахтного перегружателя – это не просто элемент гидравлической системы. Он воспринимает нагрузку 420 кН при частоте срабатываний до 12 000 циклов в месяц и должен обеспечивать бесперебойную работу оборудования при любых режимах. По опыту эксплуатации в Кузбассе стандартные гидроцилиндры выходят из строя по причине отказа уплотнений уже через 3 недели работы. К основным причинам относятся микротрещины сварных швов, износ уплотнений при температуре масла 65 °C, а также увеличение зазора в направляющей втулке штока после прохождения через пласты антрацита с кварцевыми включениями. Почему стандартные гидроцилиндры не подходят для роторных перегружателей На роторных перегружателях РП‑1500 и РП‑2000 гидроцилиндры обеспечивают подъем и опускание рабочего органа, регулировку угла наклона конвейера и фиксацию рамы во время проходки. Нагрузка в данном узле не является статической, а представляет собой ударно-импульсную; при ударе о породу пиковая перегрузка может в 2,8 раза превышать номинальную нагрузку. Отказы серийных изделий обычно обусловлены тремя факторами: Тонкостенная гильза: деформация при давлении свыше 25 МПа, усугубляемая широким диапазоном температур окружающей среды от -25 °C на складе до +70 °C на забое; Упрощенная система уплотнений: однокромочное уплотнение не способно противостоять абразивной пыли, которая проникает внутрь даже через защитный кожух; Недостаточный контроль термообработки: твердость штока ниже 58 HRC, что приводит к задирам поверхности уже после 1800 часов наработки. Проведены натурные испытания на двух шахтах Кемеровской области: при замене усиленных гидроцилиндров на изделия с некачественной термообработкой межремонтный ресурс сократился с 12 000 до 4100 часов. Корень проблемы не в низком качестве продукции как таковой, а в отсутствии индивидуальной конструктивной проработки под конкретные условия эксплуатации. Принцип работы гидроцилиндров перегружателя компании «Шаньси Аньэрлунь Машинери» Инженеры компании «Шаньси Аньэрлунь Машинери» рассматривают гидроцилиндр не как простую гидравлическую трубу, а как интегрированный узел режуще-погрузочной системы. Изделие имеет трехслойную конструкцию: Гильза из стали 42СР, подвергнутая нормализации и закалке, твердость 32–36 HRC, обеспечивает стабильность геометрических размеров при переменных ударных нагрузках; Шток из легированной конструкционной стали 38Х2МЮА с покрытием: твердое хромирование + плазменное напыление карбида вольфрама толщиной 0,08 мм, твердость 62–65 HRC; Уплотнительный комплект SKF: трехступенчатая система уплотнений (основное уплотнение из полиуретана PU, вспомогательное уплотнение из нитрильного каучука NBR, защитное пылевое уплотнение из фторкаучука FPM) в сочетании с самочистящейся лабиринтной пылезащитой. Каждый гидроцилиндр проходит испытание на герметичность при давлении 1,5 от рабочего (максимально 37,5 МПа), а также испытание на усталость по программе, имитирующей режимы эксплуатации Уральских шахт, с 200 000 циклами нагружения. Результат испытаний: при своевременной замене гидравлического масла и фильтров гарантированный ресурс эксплуатации составляет 15 000 часов. Инженерное решение – экономический эффект при эксплуатации Часто клиенты задают вопрос: «Цена ваших гидроцилиндров на 18 % выше, чем у аналогов, в чем преимущество?» Преимущество выражается в сокращении простоев и снижении затрат на техническое обслуживание: Среднее время замены аналога: 4,2 ч (требуется подгонка фланцев и калибровка хода штока); Время замены гидроцилиндра «Шаньси Аньэрлунь»: 1,9 ч (точность изготовления ±0,02 мм, полная взаимозаменяемость с посадочными размерами перегружателей РП‑1500, РП‑2000, РП‑2500); Частота аварийных простоев снижена на 63 % (данные наблюдений на трех шахтах в 2023 году); Не требуется промежуточная замена ремонтного комплекта уплотнений в течение всего срока службы. Важное примечание: данное изделие не является универсальным. Оптимальная область применения – роторные перегружатели для твердых пород с коэффициентом крепости f ≥ 8, где предъявляются высокие требования как к прочности, так и к стабильности позиционирования рабочего органа. При эксплуатации в мягких угольных пластах применение данного гидроцилиндра приведет к избыточному запасу прочности и неоправданным затратам. Ключевые моменты подбора и внедрения Перед заказом гидроцилиндра перегружателя необходимо проверить три основные параметра: Запас по давлению системы: при использовании насосной станции НСГ‑120 и расчетном рабочем давлении 28–32 МПа запас по давлению гидроцилиндра должен быть не менее 1,3; Температурный режим гидравлического масла: при стабильной температуре масла выше +60 °C необходимо использовать версию с уплотнениями из фторкаучука FPM вместо нитрильного каучука NBR; Совместимость присоединительных размеров: уточнить стандарт фланца (ISO 6020‑1, ISO 6022 или ГОСТ 6540), а также резьбу и шаг резьбы штока. На официальном сайте https://sxaels.com доступны для скачивания чертежи, таблицы совместимости и технический паспорт изделия. Наше главное преимущество – инженерная поддержка: вы можете направить фотографии старого гидроцилиндра, паспортные данные перегружателя и сведения об условиях на забое, и наши специалисты подготовят рекомендации по модернизации в течение 24 часов, включая проверку хода штока и расчет усилия толкания. Гидроцилиндр шахтного перегружателя – это ключевой элемент надежности машины, а не расходный запасной компонент. При оценке безопасности горных работ, коэффициента готовности оборудования и себестоимости проходки на метр ориентироваться следует не на закупочную цену единицы изделия, а на экономические потери от аварийных простоев. Концепция разработки «Шаньси Аньэрлунь» – не достижение предельной сверхпрочности, а обеспечение прогнозируемого стабильного ресурса. В отличие от многих производителей, ограничивающихся сертификационными испытаниями, мы проводим дополнительные натурные испытания в условиях реальной шахты.
-
-
