Принцип конструкции режущей части барабанного угольного комбайна

I. Основное назначение режущей части (общая цель проектирования)

Режущая часть является рабочим исполнительным механизмом барабанного угольного комбайна для отбойки, дробления и погрузки угля, основным рабочим узлом всей машины. При проектировании реализуются три ключевые функции:

1. Передача мощности: многоступенчатое замедление и увеличение крутящего момента от высокооборотного двигателя резки для привода во вращение барабана с большим крутящим моментом;
2. Резка угольного пласта: резцы барабана разрушают угольную массу резанием, винтовые лопасти автоматически подают отбитый уголь на скребковый конвейер;
3. Регулировка высоты резки: поворотный рычаг шарнирно соединен с гидроцилиндром подъема, что позволяет гибко изменять высоту установки барабана под переменную толщину угольного пласта.

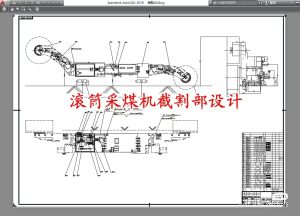

Как показано на чертеже, машина оснащена двумя симметричными независимыми режущими частями (левый поворотный рычаг + левый барабан, правый поворотный рычаг + правый барабан), обеспечивающими двустороннюю выемку угля при возвратно-поступательном движении.

II. Состав общей конструкции (детали по чертежу)

Полный комплекс режущей части состоит из четырех ключевых модулей:

1. Электродвигатель резки: встроен у основания поворотного рычага, является источником исходной мощности, оснащен каналами охлаждения и муфтой защиты от перегрузки;
2. Коробка передач поворотного рычага (корпус трансмиссии): длинный корпус в средней части чертежа, внутри расположена многоступенчатая зубчатая система замедления передач. Корпус выполнен из сварной литой стали, сочетает высокую прочность и возможность масляной смазки ванным способом;
3. Планетарный редуктор (головная часть рычага): расположен на переднем конце поворотного рычага, является мощным последним ступенчатым планетарным редуктором, значительно снижает частоту вращения и увеличивает выходной крутящий момент;
4. Режущий барабан: круглый рабочий элемент на обоих концах чертежа, состоит из винтового корпуса и расположенных резцов, непосредственно осуществляет резку угольной стенки.

Вспомогательные системы: контуры охлаждающей воды, внутреннее и внешнее распыление для подавления пыли, система масляной смазки, шарнирные пальцы для регулировки высоты, предохранительное устройство от перегрузки по крутящему моменту.

III. Принцип проектирования трансмиссионной системы (ключевая цепь передачи мощности)

1. Путь передачи мощности

Электродвигатель резки → муфта ограничения крутящего момента → многоступенчатая цилиндрическая зубчатая передача параллельных осей внутри поворотного рычага (первая, вторая, третья ступени замедления) → планетарная зубчатая передача переднего конца → главный вал барабана → вращение барабана.

2. Логика двухступенчатого замедления

• Первая ступень: замедление цилиндрическими косозубыми шестернями параллельных осей в рычаге Несколько пар косозубых шестерен последовательно снижают частоту вращения, одновременно изменяя направление передачи мощности для транспортировки усилия на большое расстояние по длине поворотного рычага. Конструкция косозубых шестерен повышает нагрузочную способность, снижает шум и удары, адаптирована к тяжелым ударным нагрузкам подземных выработок.
• Вторая ступень: планетарный зубчатый редуктор переднего конца (ключевое проектное решение) Планетарный механизм имеет компактные габариты, большой передаточный коэффициент и высокую нагрузочную способность, используется как последний узел увеличения крутящего момента. Преобразует высокую частоту вращения двигателя в низкооборотный режим работы барабана с огромным крутящим моментом, необходимым для резки твердого угля.

3. Принцип проектирования защиты от перегрузки

Муфта ограничения крутящего момента установлена последовательно на выходе двигателя. При заклинивании резцов породой или остановке барабана из-за перегрузки муфта проскальзывает, разрывая цепь передачи мощности, защищая двигатель, зубчатые передачи и барабан от повреждений ударными нагрузками.

IV. Механический принцип разрушения угля при резке (барабан и резцы)

1. Механизм разрушения угля резцами При вращении барабана пикообразные или плоские резцы последовательно врезаются в угольную массу, создавая комплексные нагрузки сдвига и удара. Внутри угля образуются трещины, уголь отслаивается крупными кусками. Геометрические углы резцов (передний, задний, угол резки) рассчитаны по механике для снижения сопротивления резки и энергопотребления.
2. Принцип погрузки угля винтовыми лопастями барабана Винтовые лопасти на поверхности барабана при вращении перемещают отбитый уголь по оси на конвейер, реализуя совмещенный процесс отбойки и погрузки угля. Угол подъема винта и шаг лопастей подбираются по расчетам пропускной способности конвейера забоя.
3. Принцип расположения резцов Резцы размещаются последовательно или в шахматном порядке, что обеспечивает поочередную работу каждого резца, исключает синхронное приложение ударных нагрузок, выравнивает нагрузку, увеличивает выход крупных кусков угля и снижает образование пыли.

V. Принцип регулировки положения и высоты поворотного рычага

1. Основание поворотного рычага шарнирно соединено с корпусом комбайна пальцем, гидроцилиндр подъема одним концом закреплен на корпусе, другим – на средней части рычага;
2. Расширение и сжатие штока гидроцилиндра заставляет рычаг поворачиваться вокруг шарнирного пальца вверх и вниз, изменяя вертикальную высоту барабана для работы с тонкими, мощными пластами, а также очистки подошвы и кровли пласта;
3. Длинная конструкция корпуса поворотного рычага: сочетает большой диапазон углов поворота, достаточную длину трансмиссии и требуемую жесткость корпуса для сопротивления значительным переменным изгибающим моментам при резке.

VI. Принципы проектирования сопутствующих систем смазки, охлаждения и пылезащиты

1. Система смазки

Корпус поворотного рычага герметичен, используется комбинированная смазка: ванное разбрызгивание для высокооборотных зубьев и принудительная подача масла под давлением для тяжелонагруженных узлов планетарного редуктора. В корпусе предусмотрены пробка для контроля уровня масла, дыхательный клапан и сливное отверстие для балансировки внутреннего давления и удобства замены смазки при обслуживании.

2. Система охлаждения

В корпусе двигателя и поворотного рычага заложены замкнутые каналы циркуляции охлаждающей воды. Под высоким давлением подается чистая вода, отводящая тепло от трения двигателя и зубчатых передач, предотвращая выход узлов из строя из-за перегрева.

3. Система подавления пыли распылением

В барабане встроена система внутреннего распыления, дополнительно установлены форсунки внешнего распыления на поворотном рычаге. Высоконапорная вода подается через зазоры между резцами, увлажняет угольную массу и подавляет пыль при резке, соответствуя нормативам подземных выработок по взрывобезопасности и пылезащите.

VII. Логика ограничений общего механического проектирования

1. Ограничение по прочности: расчет усталостной прочности корпуса, зубчатых передач и главного вала под ударные нагрузки подземных выработок, исключение разрушений при частом контакте с породой и ударных режимах работы;
2. Ограничение по эффективности передачи: оптимизация профиля зубьев многоступенчатых передач для снижения потерь мощности и повышения общей производительности выемки угля;
3. Адаптация к условиям подземных выработок: герметичная взрывобезопасная конструкция, защищающая внутренние узлы от попадания угольной воды и пыли; компактные габариты для работы в стесненных условиях забоя;
4. Симметричная модульная конструкция: левая и правая режущие части полностью взаимозаменяемы по деталям, что снижает затраты на ремонт и обслуживание оборудования.

VIII. Итоговый полный рабочий цикл

Электродвигатель резки выдает высокооборотную мощность → многоступенчатые зубчатые передачи поворотного рычага осуществляют первичное замедление и увеличение крутящего момента → планетарный механизм переднего конца реализует повторное значительное увеличение крутящего момента → барабан вращается с низкой частотой и большим крутящим моментом → резцы разрушают угольную стенку резанием → винтовые лопасти подают отбитый уголь на конвейер. Одновременно гидроцилиндр подъема регулирует высоту барабана, системы охлаждения и распыления непрерывно отводят тепло и подавляют пыль, муфта ограничения крутящего момента обеспечивает постоянную защиту трансмиссионной системы от перегрузок.
