Гидроцилиндр перегружателя – надежное решение для тяжелонагруженных режимов эксплуатации

Гидроцилиндр шахтного перегружателя – это не просто элемент гидравлической системы. Он воспринимает нагрузку 420 кН при частоте срабатываний до 12 000 циклов в месяц и должен обеспечивать бесперебойную работу оборудования при любых режимах. По опыту эксплуатации в Кузбассе стандартные гидроцилиндры выходят из строя по причине отказа уплотнений уже через 3 недели работы. К основным причинам относятся микротрещины сварных швов, износ уплотнений при температуре масла 65 °C, а также увеличение зазора в направляющей втулке штока после прохождения через пласты антрацита с кварцевыми включениями.

Почему стандартные гидроцилиндры не подходят для роторных перегружателей

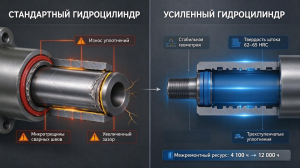

На роторных перегружателях РП‑1500 и РП‑2000 гидроцилиндры обеспечивают подъем и опускание рабочего органа, регулировку угла наклона конвейера и фиксацию рамы во время проходки. Нагрузка в данном узле не является статической, а представляет собой ударно-импульсную; при ударе о породу пиковая перегрузка может в 2,8 раза превышать номинальную нагрузку. Отказы серийных изделий обычно обусловлены тремя факторами:

• Тонкостенная гильза: деформация при давлении свыше 25 МПа, усугубляемая широким диапазоном температур окружающей среды от -25 °C на складе до +70 °C на забое;
• Упрощенная система уплотнений: однокромочное уплотнение не способно противостоять абразивной пыли, которая проникает внутрь даже через защитный кожух;
• Недостаточный контроль термообработки: твердость штока ниже 58 HRC, что приводит к задирам поверхности уже после 1800 часов наработки.

Проведены натурные испытания на двух шахтах Кемеровской области: при замене усиленных гидроцилиндров на изделия с некачественной термообработкой межремонтный ресурс сократился с 12 000 до 4100 часов. Корень проблемы не в низком качестве продукции как таковой, а в отсутствии индивидуальной конструктивной проработки под конкретные условия эксплуатации.

Принцип работы гидроцилиндров перегружателя компании «Шаньси Аньэрлунь Машинери»

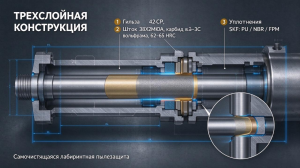

Инженеры компании «Шаньси Аньэрлунь Машинери» рассматривают гидроцилиндр не как простую гидравлическую трубу, а как интегрированный узел режуще-погрузочной системы. Изделие имеет трехслойную конструкцию:

• Гильза из стали 42СР, подвергнутая нормализации и закалке, твердость 32–36 HRC, обеспечивает стабильность геометрических размеров при переменных ударных нагрузках;
• Шток из легированной конструкционной стали 38Х2МЮА с покрытием: твердое хромирование + плазменное напыление карбида вольфрама толщиной 0,08 мм, твердость 62–65 HRC;
• Уплотнительный комплект SKF: трехступенчатая система уплотнений (основное уплотнение из полиуретана PU, вспомогательное уплотнение из нитрильного каучука NBR, защитное пылевое уплотнение из фторкаучука FPM) в сочетании с самочистящейся лабиринтной пылезащитой.

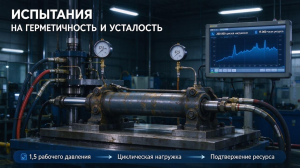

Каждый гидроцилиндр проходит испытание на герметичность при давлении 1,5 от рабочего (максимально 37,5 МПа), а также испытание на усталость по программе, имитирующей режимы эксплуатации Уральских шахт, с 200 000 циклами нагружения. Результат испытаний: при своевременной замене гидравлического масла и фильтров гарантированный ресурс эксплуатации составляет 15 000 часов.

Инженерное решение – экономический эффект при эксплуатации

Часто клиенты задают вопрос: «Цена ваших гидроцилиндров на 18 % выше, чем у аналогов, в чем преимущество?» Преимущество выражается в сокращении простоев и снижении затрат на техническое обслуживание:

• Среднее время замены аналога: 4,2 ч (требуется подгонка фланцев и калибровка хода штока);
• Время замены гидроцилиндра «Шаньси Аньэрлунь»: 1,9 ч (точность изготовления ±0,02 мм, полная взаимозаменяемость с посадочными размерами перегружателей РП‑1500, РП‑2000, РП‑2500);
• Частота аварийных простоев снижена на 63 % (данные наблюдений на трех шахтах в 2023 году);
• Не требуется промежуточная замена ремонтного комплекта уплотнений в течение всего срока службы.

Важное примечание: данное изделие не является универсальным. Оптимальная область применения – роторные перегружатели для твердых пород с коэффициентом крепости f ≥ 8, где предъявляются высокие требования как к прочности, так и к стабильности позиционирования рабочего органа. При эксплуатации в мягких угольных пластах применение данного гидроцилиндра приведет к избыточному запасу прочности и неоправданным затратам.

Ключевые моменты подбора и внедрения

Перед заказом гидроцилиндра перегружателя необходимо проверить три основные параметра:

1. Запас по давлению системы: при использовании насосной станции НСГ‑120 и расчетном рабочем давлении 28–32 МПа запас по давлению гидроцилиндра должен быть не менее 1,3;
2. Температурный режим гидравлического масла: при стабильной температуре масла выше +60 °C необходимо использовать версию с уплотнениями из фторкаучука FPM вместо нитрильного каучука NBR;
3. Совместимость присоединительных размеров: уточнить стандарт фланца (ISO 6020‑1, ISO 6022 или ГОСТ 6540), а также резьбу и шаг резьбы штока.

На официальном сайте https://sxaels.com доступны для скачивания чертежи, таблицы совместимости и технический паспорт изделия. Наше главное преимущество – инженерная поддержка: вы можете направить фотографии старого гидроцилиндра, паспортные данные перегружателя и сведения об условиях на забое, и наши специалисты подготовят рекомендации по модернизации в течение 24 часов, включая проверку хода штока и расчет усилия толкания.

Гидроцилиндр шахтного перегружателя – это ключевой элемент надежности машины, а не расходный запасной компонент. При оценке безопасности горных работ, коэффициента готовности оборудования и себестоимости проходки на метр ориентироваться следует не на закупочную цену единицы изделия, а на экономические потери от аварийных простоев. Концепция разработки «Шаньси Аньэрлунь» – не достижение предельной сверхпрочности, а обеспечение прогнозируемого стабильного ресурса. В отличие от многих производителей, ограничивающихся сертификационными испытаниями, мы проводим дополнительные натурные испытания в условиях реальной шахты.
