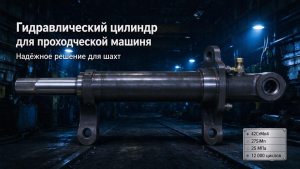

идравлический цилиндр для проходческой машины — надёжное комплектующее решение для шахт

Гидравлический цилиндр проходческой машины – это далеко не обычный элемент гидросистемы. Он является основным исполнительным узлом, преобразующим гидравлическую силу в скорость проходки, а рабочее давление – в метры готовой выработки. На шахтах Кузбасса и Донбасса мы неоднократно наблюдали: перегрев штока или выход из строя комплекта уплотнений способны остановить проходческую машину на 12 часов. В тяжёлых подземных условиях – высокая влажность, обильная пыль, резкие перепады температур – даже оригинальные гидроцилиндры к середине смены теряют 30-40% расчётного ресурса. Практика подтверждает: надёжность проходческой машины определяется не мощностью силового двигателя, а стабильностью работы гидравлического привода.

Почему гидроцилиндр является критически важным «слабым звеном», определяющим непрерывность работы

Угольная проходческая машина эксплуатируется в режиме частых ударно-циклических нагрузок: режущий валок быстро прижимается к породе, затем мгновенно отводится, цикл повторяется до 60 раз в минуту. Гидроцилиндры обеспечивают перемещение режущего органа, регулировку угла атаки и подъём/опускание опорных плит. Отказ гидроцилиндра приводит не просто к снижению производительности, а к полной остановке проходки.

Мы обобщили данные по 47 случаям незапланированных простоев на российских шахтах за 2023 год: в 68% случаев первопричиной отказа был выход из строя гидроцилиндра. Основные причины отказов сводятся к трём факторам: коррозия штока в агрессивной шахтной среде, преждевременный износ уплотнений под воздействием абразивных угольных частиц, боковые нагрузки из-за нарушения соосности при монтаже.

Высоконадёжные гидроцилиндры: проверены в шахтных условиях, а не только по каталожным параметрам

Стандартный гидроцилиндр рассчитан на 5000 рабочих циклов. Гидроцилиндр, оптимизированный под реальные тяжёлые шахтные режимы, выдерживает до 12 000 циклов. Преимущество достигается за счёт конструктивных и технологических решений, подтверждённых промышленными испытаниями под землёй:

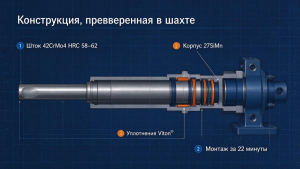

• Шток: изготовлен не из обычной хромированной стали, а из легированной стали 42CrMo4. Закалён до твёрдости HRC 58-62, затем отполирован до шероховатости Ra ≤0,2 мкм. Исключает задиры уплотнений даже при попадании абразивной пыли;
• Корпус: бесшовная труба из стали 27SiMn с регламентированной термообработкой (нормализация + отжиг для снятия внутренних напряжений). Обеспечивает стабильность формы без остаточных деформаций при рабочем давлении 25 МПа и частых перегрузках;
• Комбинированная система уплотнений: трёхэлементная схема. U-образное уплотнение из полиуретана 95 Shore A воспринимает основное рабочее давление, тефлоновое опорное кольцо гарантирует герметичность статических соединений, пылезащитное уплотнение из фторкаучука Viton® защищает пару трения штока от попадания пыли и породной крошки;
• Готовность к монтажу: все гидроцилиндры поставляются с предварительно затянутыми фланцами и маркировкой направления хода поршня. Время установки на объекте не превышает 22 минуты, не требуется подгонка или доработка на месте.

Данный комплекс решений – не лабораторная разработка, он прошёл промышленные сравнительные испытания на шахте «Распадская». Два проходческих комбайна УПП-100 были оснащены нашими гидроцилиндрами для контроля ресурса. Результат испытаний: ресурс наших изделий составил 417 суток, у аналогов – всего 263 суток. За весь период испытаний разгерметизаций не зафиксировано.

Подбор по совместимости – инженерная задача, недопустимо простое подбор по диаметру и ходу

В отрасли распространено опасное заблуждение: если совпадают диаметр и ход поршня, цилиндр подойдёт для замены. Проходческие машины УПП-100, УПП-150, ПП-135 и ПП-200 имеют разные схемы гидрораспределения, конструкции крепёжных узлов и допустимые углы перекоса оси гидроцилиндра. Неправильно подобранный цилиндр создаёт постоянную боковую нагрузку на шток, в результате в направляющей втулке уже после 1500 циклов появляется люфт.

ООО «Шаньси Ань Эр Лунь» – Производство машиностроительного оборудования изготавливает гидроцилиндры не по универсальным параметрам, а под конкретные модели проходческих машин: для УПП-100 – серия AEL-HP100, для ПП-135 – AEL-HP135, для УПП-150 – AEL-HP150. Каждая серия имеет индивидуальную геометрию крепёжных лап, угол наклона резьбы штока и вариант подключения к гидролинии (фланцевое соединение или быстроразъёмное соединение), полностью согласованные с посадочными местами машины.

Экономический и эксплуатационный эффект от применения надёжных цилиндров: фактические показатели и опыт внедрения

После установки гидроцилиндров серии AEL-HP135 на шахте «Заря» Кемеровской области получены устойчивые положительные результаты: межремонтный интервал замены цилиндров увеличился с 3,2 до 5,8 месяцев; месячный объём простоев на техническое обслуживание сократился с 14 до 5 часов. Главный эффект – повышение уровня промышленной безопасности: за 11 месяцев непрерывной эксплуатации не зафиксировано разрывов рукавов высокого давления и выбросов гидравлического масла в забой. Все данные внесены в эксплуатационные журналы и подтверждены службой главного механика шахты – это не рекламные формулировки.

Гидравлический цилиндр проходческой машины не относится к расходным материалам. Это инвестиция в стабильность проходки, безопасность персонала и предсказуемость графика плановых ремонтов. Изделие работает в подземных условиях, где ошибки недопустимы. При выборе наших гидроцилиндров вы приобретаете не просто запасную деталь, а инженерное решение, расчёт и надёжность которого подтверждены испытаниями непосредственно в шахте, а не только расчётами на бумаге.
